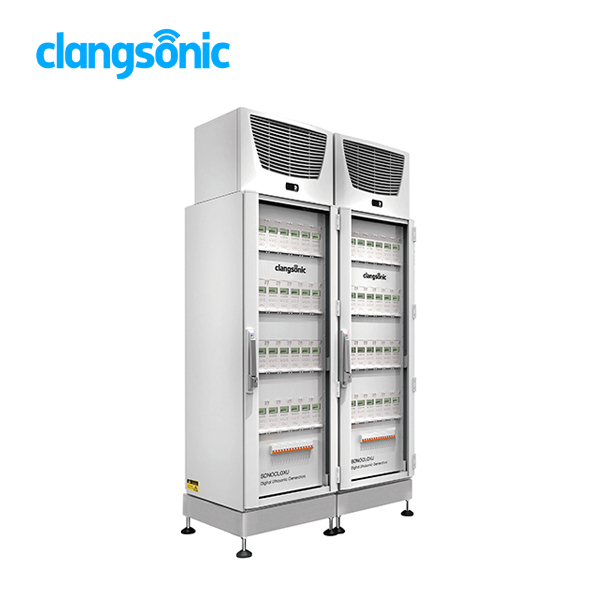

Mataas na Lakas ng Ultrasonic Generator

1. Mataas na Lakas ng Ultrasonic Generator Panimula

Ang high power ultrasonikong generator na ito ay gumagamit ng isang independiyenteng sistema ng paglamig at pinagsamang scheme ng mga kable, kabilang ang supply ng kuryente sa mga ultrasonic generator, ultrasonic HF cable, control system at komunikasyon bus sa ultrasonic generator atbp.
1 gabinete lamang ang maaaring maghimok ng buong tangke ng paglilinis ng ultrasonic na may mataas na lakas. Madaling mai-install, mapatakbo at mapanatili. Ang mataas na kapangyarihan na ultrasonic generator ay napakatatag.
Higit sa lahat, iniiwasan ng high power ultrasonic generator ang mga problemang sanhi ng paglalagay ng generator, mga kable at pagwawaldas ng init sa maginoo na solusyon. Ang mataas na lakas na ultrasonic generator na ito ay binuo gamit ang bagong teknolohiya at may buong tulay phase shift, pare-pareho ang output ng kuryente, awtomatikong paghabol sa dalas at awtomatikong pagbabago sa impedance. Maaari pa nitong mapabuti ang kakayahang umangkop ng generator para sa iba't ibang katatagan sa pagtatrabaho.

2. Mataas na Kapangyarihan ng Ultrasonik na Tagabuo Parameter（Secipikasyonï¼ ‰

Perpekto sa driver ng Ultrasonic para sa aplikasyon ng ultrasonic

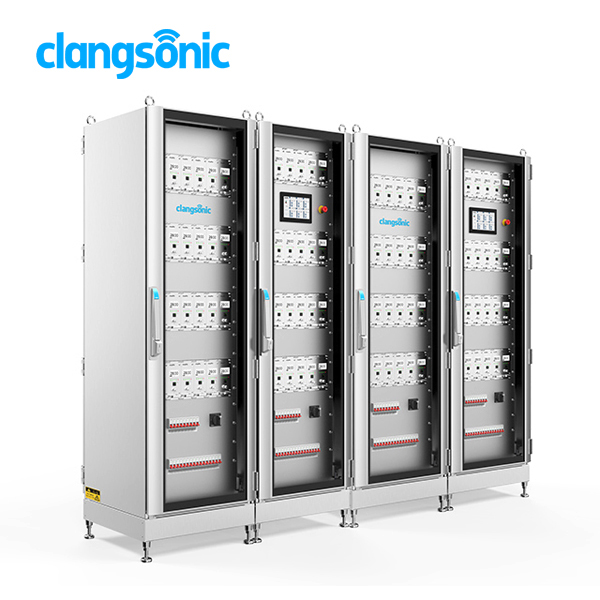

1-24 kilusan ultrasonic cabinet generator, ayon sa iyong naaangkop na sitwasyon upang magplano ng isang makatuwirang plano. Mangyaring tukuyin ang modelo ng transducer, dami ng transducer, capacitance ng transducer at gumaganang votage kapag naglalagay ng order.
Kung interesado ka sa karagdagang mga detalye at kakayahang magamit ng generator, mangyaring makipag-ugnay sa amin sa clangsonic.com

3. Mga Tampok na High Ultrasonic Generator at Application

1. Ang antas ng pang-industriya na LCD display na sumusuporta sa mga setting ng mga parameter at pagsubaybay sa katayuan.
2. Remote control, maikokonekta sa PLC at mahusay na Interface ng Pakikipag-ugnayan ng man-machine na HMI
3. Konektor ng mataas na dalas o konektor ng CE (US, EU o karaniwang uri)
4. Buong awtomatikong kontrol sa dalas, self-adaptive wideband sweep at load adaptive

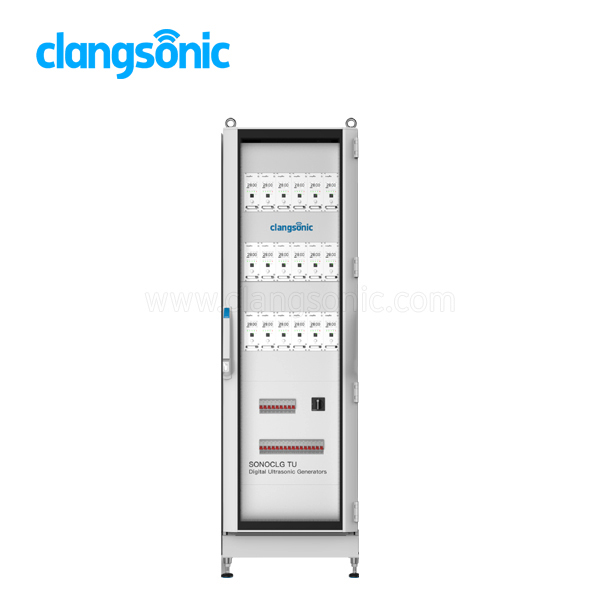

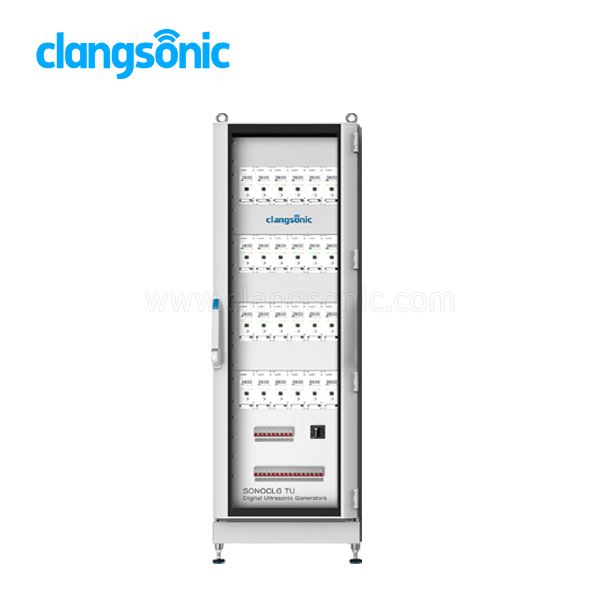

5. 19 pulgada network standard cabinet na maaaring magsama ng 24pcs PCB module nang higit pa
6. Times pinakamataas na teknolohiya ng lakas na kung saan ay may mas mahusay na epekto sa paglilinis sa matigas ang ulo mantsa.
7. Malayang disenyo ng puwang ng module, plug and play
8. Well disenyo disipasyon ng init upang mabisang matiyak ang paglamig ng mga module ng generator at gabinete, panloob na proteksyon para sa kasalukuyang, higit sa boltahe at maikling circuit.
9. Ang adjustable na lakas ng ultrasonic at dalas ng ultrasonic, ang kasalukuyang nagtatrabaho atbp ay maaaring mabasa, madaling maisama sa umiiral na system
10. Pagsukat sa proteksyon ng kaligtasan para sa bawat module ng generator
11. Panloob na malakas at mahina na electric integrated integrated scheme, na maginhawa para sa pag-install ng on-site
12. Ang maximum na lakas na ultrasonic para sa solong module ng PCB ay 2000W
13. Suportahan ang RS485 MODBUS RTU na komunikasyon, pagtulong sa pagbuo ng mga industriya 4.0
14. 150 ° C pamantayan para sa mga inductive transformer at vacuum impregnation ay pinagtibay para sa wire package
15. Ang circuit board ay gawa sa apat na layer ng 2OZ na tanso at 40A na pamantayan ng disenyo para sa bahagi ng kuryente
16. Ang capacitor ay gumagamit ng WIMA, TDK na tatak, 50A Infineon power tube
17. Ang buong teknolohiya ng paglipat ng tulay ng IGBT, sinusuportahan ang dalas na output ng dalas.
18. Frequency sweep function na maaaring mabisang matanggal ang stand wave at pagbutihin ang pagganap ng ultrasonic.
19. Suportahan ang Pag-install ng TU / TD PCB, awtomatikong pagsubaybay sa dalas at patuloy na paglabas ng kuryente

4. Mga Detalye ng Mga Larawan

temp: ilaw ng tagapagpahiwatig ng alarma ng temperatura
mali: ilaw ng tagapagpahiwatig ng error ng generator
on / off: tagapagpahiwatig ng pagtatrabaho ng ultrasonic

Back Panel
Load konektor: Kumonekta sa ultrasonic transducer
Konektor ng supply ng kuryente: Kumonekta sa pangunahing supply
Interface ng DB15: Kumonekta upang makontrol ang signal wire

Panel ng Pagkontrol sa Supply ng Kuryente
Inirerekumenda ang 3 Phase 5 Wire Star Connection. Ang mga linya ng phase at walang kinikilingan na linya ay nangangailangan ng tanso na tanso na may diameter na hindi mas mababa sa 16mm ². Ang port ng pagpasok ng power supply ay nakalaan sa likod ng panel ng gabinete, mangyaring ikonekta ang mga nauugnay na mga wire sa port.
Kung mayroong control switch na konektado sa power supply, mangyaring gumamit ng 100A / 3P miniature circuit breaker o molded case circuit breaker.

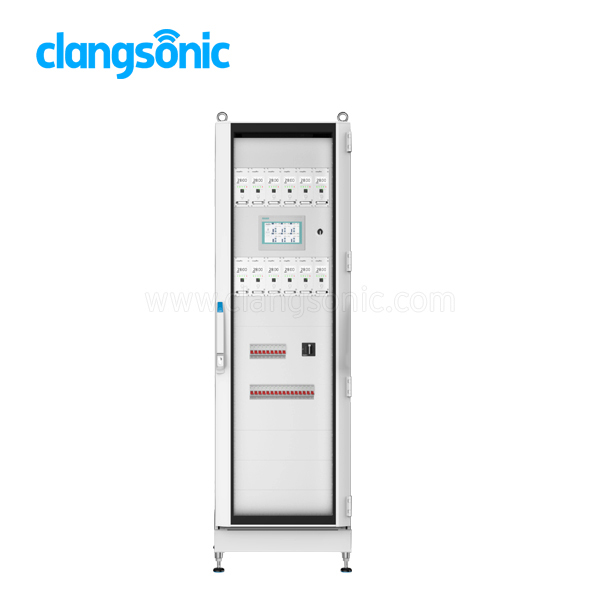

Cabinet Front Panel
Ang HMI na ito ay naka-install sa gitna ng harap ng aparatong ito, na pinalakas ng 24VDC.
Ang port ng komunikasyon ay konektado sa 24pcs TU PCB sa pamamagitan ng RS485. Maaaring subaybayan ang katayuan at mga parameter

5. Kwalipikasyon ng Kumpanya

6. Paghahatid, Pagpapadala at Paghahatid

I-export ang karton at kahoy na kahon at hindi tinatagusan ng tubig na bag at iba pang kinakailangang pakete para sa Clangsonic ultrasonic generator

7. FAQ

(1) Oras ng paghahatid
Ang mga karaniwang produkto ay maaaring maihatid sa loob ng 7 araw na nagtatrabaho. Ang mga pasadyang produkto ay nakasalalay sa disenyo, ang mga na-customize na produkto ay batay sa dami ng order.
(2) Paraan ng pagbabayad
1. T / T
2. L / C
3. D / P
4. D / A
5. West Union
6. Paypal
7. MoneyGram
8. Escrow
(3) Garantiya
100% bago bago umalis sa pabrika. Ginagarantiyahan ng nagbebenta ang kalidad ng mga produkto (hindi kasama ang mga bahagi ng suot) sa loob ng 2 taon mula sa petsa ng pagtatapos ng pagsubok sa ilalim ng patnubay ng aming tekniko. Kung may anumang problema sa kalidad sa loob ng warranty, magbibigay kami ng mga libreng ekstrang bahagi o pagkumpuni ng serbisyo.
Nagbibigay ang Clangsonic ng 18 buwan na warranty mula sa petsa ng pabrika sa ilalim ng normal na paggamit. Ang tagagawa ay hindi mananagot para sa anumang direkta o hindi direktang pagkawala, bayad at pag-aayos dahil sa hindi tamang paggamit, pag-install, maling paggamit o abnormal na temperatura, alikabok at kinakaing unos na kapaligiran atbp.
Sa ibaba ay hindi sakop ng Warranty:
1. Ang pagguho ng Cavitation sa tangke ng ultrasoniko o ibabaw ng submersible transducer, na isang normal na kababalaghan sa panahon ng paglilinis ng ultrasonic
2. Pinsala na sanhi ng pang-aabuso, hindi tamang pag-install, paghahalili, labis na karga o pagpapabaya sa pag-iingat sa panahon ng warranty, ang aparato ay aayusin o papalitan ng propesyonal. Inilalaan ng Clangsonic ang lahat ng tama.
(4) Ang aming Mga Serbisyo
Ang maramihang solong dalas at maramihang dalas ng ultrasonic generator ay magagamit ang modelo ay maaaring magamit para sa sanggunian, at ang ultrasonic transducer na may iba't ibang lakas at dalas ay maaaring ipasadya ayon sa iyong tukoy na paggamit o laki.
OEM, ODM at Pagpapasadya
(5) Tumatanggap ka ba ng pagpapasadya?
Oo, mayroon kaming mga propesyonal na koponan ng R&D upang mabilis na tumugon sa iyong mga espesyal na kinakailangan.
(6) Maaari ba nating maiayos ang generator sa ating sarili?
Tune namin ang generator sa pinakamainam na katayuan ng resonant bago ang pabrika. Ipinagbabawal para sa gumagamit na baguhin ang mga parameter nang walang pahintulot ni Clangsonic. Ang mga hindi pinahihintulutang pagbabago ay maaaring makapinsala sa mga aparato o magresulta sa hindi pag-aayos sa pagitan ng ultrasonic generator at ultrasonic transducer. At ang mga ito ay hindi rin sakop ng warranty. Anumang katanungan mangyaring makipag-ugnay sa amin.
